当前位置：首页 > 产品展示 > 胀紧联结套
产品名称：Z10型胀套(JB/T7934-1999)
产品编号：
产品原价：￥
本站价格：￥
商品描述

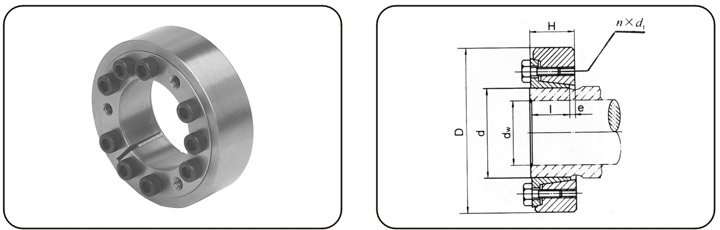

Z10型胀套基本尺寸和参数
基本尺寸 内六角螺钉 额定负荷 螺钉的拧紧力矩
MA(N-m)		 重量G
（Kg）		 E
d D dw I h d1 Ft Mt
12 32 10 9 11 M5×8 8 0.038 5 0.06 1
14 37 12 9 11 M5×8 9 0.052 5 0.08 1
16 41 14 12 15 M5×12 13 0.09 5 0.12 1.5
18 44 15 12 15 M5×12 10 0.08 5 0.12 1.5
18 44 16 12 15 M5×12 14 0.112 5 0.12 1.5
20 47 17 12 15 M5×12 16 0.14 5 0.15 1.5
20 47 18 12 15 M5×12 20 0.184 5 0.15 1.5
24 50 19 14 18 M5×12 17 0.16 5 0.2 2
24 50 20 14 18 M5×12 20 0.2 5 0.2 2
24 50 22 14 18 M5×12 25 0.28 5 0.2 2
30 60 24 1 6 20 M5×12 23 0.28 5 0.3 2
30 60 25 1 6 20 M5×12 25 0.32 5 0.3 2
30 60 26 1 6 20 M5×12 27 0.36 5 0.3 2
36 72 28 18 22 M6×16 37 0.55 12 0.4 2
36 72 30 18 22 M6×16 43 0.68 12 0.4 2
36 72 31 18 22 M6×16 46 0.74 12 0.4 2
44 80 34 20 24 M6×16 41 0.7 12 0.6 2
44 80 35 20 24 M6×16 44 0.77 12 0.6 2
44 80 36 20 24 M6×16 47 0.85 12 0.6 2
50 90 38 22 26 M6×16 55 1.1 12 0.8 2.5
50 90 40 22 26 M6×16 64 1.32 12 0.8 2.5
50 90 42 22 26 M6×16 72 1.54 12 0.8 2.5
55 100 42 23 29 M6×16 54 1.13 12 1.1 3
55 100 45 23 29 M6×16 66 1.5 12 1.1 3
55 100 48 23 29 M6×16 77 1.85 12 1.1 3
62 110 48 23 29 M6×16 69 1.6 12 1.3 3
62 110 50 23 29 M6×16 77 1.92 12 1.3 3
62 110 52 23 29 M6×16 84 2.17 12 1.3 3
68 115 50 23 29 M6×16 73 1.8 12 1.4 3
68 115 55 23 29 M6×16 90 2.44 12 1.4 3
68 115 60 23 29 M6×16 103 3.1 12 1.4 3
75 1 38 55 25 31 M8×25 97 2.7 29 1.7 4
75 1 38 60 25 31 M8×25 117 3.52 29 1.7 4
75 1 38 65 25 31 M8×25 133 4.3 29 1.7 4
80 145 60 25 31 M8×25 108 3.25 29 1.9 4
80 145 65 25 31 M8×25 121 3.97 29 1.9 4
80 145 70 25 31 M8×25 133 4.7 29 1.9 4
　90(85,90) 155 65 30 38 M8×25 145 4.7 29 3.3 4
155 70 30 38 M8×25 170 5.98 29 3.3 4
155 75 30 38 M8×25 190 7.2 29 3.3 4
100(95,100) 170 70 34 43 M8×25 170 5.91 29 4.7 4
170 75 34 43 M8×25 200 7.42 29 4.7 4
170 80 34 43 M8×25 220 8.9 29 4.7 4
110(105,110) 　 185 80 39 40 M10×30 226 9.05 58 5.9 5
185 85 39 40 M10×30 255 10.38 58 5.9 5
185 90 39 40 M10×30 280 12.6 58 5.9 5
125(120,125,130) 215 90 42 53 M10×30 280 12.85 58 8.3 5.5
215 95 42 53 M10×30 315 14.98 58 8.3 5.5
215 100 42 53 M10×30 340 17 58 8.3 5.5
140(135,140) 230 100 46 58 M12×35 370 18.5 100 10 6
230 105 46 58 M12×35 400 21.1 100 10 6
230 110 46 58 M12×35 431 23.7 100 10 6
155(55,160) 263 110 50 62 M12×35 440 24 100 15 6
263 115 50 62 M12×35 473 27 100 15 6
263 120 50 62 M12×35 508 30.2 100 15 6
165(165,170) 290 120 56 68 M16×40 525 34.5 240 22 7
290 125 56 68 M16×40 620 38.6 240 22 7
290 130 56 68 M16×40 660 42.8 240 22 7
175(175,180) 300 130 56 68 M16×40 650 42 240 22 8
300 135 56 68 M16×40 680 46.2 240 22 8
300 140 56 68 M16×40 720 50.6 240 22 8
185(185,190) 330 140 71 85 M16×40 870 61 240 37 8
330 145 71 85 M16×40 910 66.2 240 37 8
330 150 71 85 M16×40 960 71.7 240 37 8
200 (195, 200) 350 150 71 85 M16×40 1020 77 240 41 8
350 155 71 85 M16×40 1070 82.7 240 41 8
350 160 71 85 M16×40 1100 88.1 240 41 8
220(210,220) 370 160 88 103 M16×50 1210 97 240 54 9
370 165 88 103 M16×50 1270 105 240 54 9
370 170 88 103 M16×50 1335 113.5 240 54 9
240(230,240) 405 170 92 107 M20×60 1390 118 470 67 10
405 180 92 107 M20×60 1515 136 470 67 10
405 190 92 107 M20×60 1630 154.8 470 67 10
260 (250,260) 430 190 103 119 M20×60 1700 162 470 82 10
430 200 103 119 M20×60 1820 182 470 82 10
430 210 103 119 M20×60 1930 202.8 470 82 10
280 (270，280) 460 210 114 132 M20×60 2030 213 470 102 10
460 220 114 132 M20×60 2150 240 470 102 10
460 230 114 132 M20×60 2330 269 470 102 10
300 (290,300) 485 230 122 140 M20×60 2280 262 470 118 10
485 240 122 140 M20×60 2450 294 470 118 10
485 245 122 140 M20×60 2530 310 470 118 10
320 (310,320) 520 240 122 140 M20×60 2510 301 470 131 10
520 250 122 140 M20×60 2682 335 470 131 10
520 260 122 140 M20×60 2850 370 470 131 10
340 (330,340) 570 250 134 155 M20×70 3120 389 470 186 12
570 260 134 155 M20×70 3300 426 470 186 12
570 270 134 155 M20×70 3430 463 470 186 12
360 (350,360) 590 280 140 159 M20×70 3800 532 470 204 12
590 290 140 159 M20×70 3970 575 470 204 12
590 300 140 159 M20×70 3990 599 470 204 12
390 (380,390) 650 300 144 163 M24×80 4260 640 820 250 14
650 310 144 163 M24×80 4400 690 820 250 14
650 320 144 163 M24×80 4640 742 820 250 14
420 (300，420) 670 330 164 184 M24×80 4770 787 820 300 14
670 340 164 184 M24×80 5000 846 820 300 14
670 350 164 184 M24×80 5200 910 820 300 14
440 (430,440) 740 340 172 192 M24×80 5500 935 820 400 15
740 350 172 192 M24×80 5720 1000 820 400 15
740 360 172 192 M24×80 6000 1060 820 400 15
460 (450,460) 770 360 172 192 M24×80 6050 1090 820 420 15
770 370 172 192 M24×80 6200 1150 820 420 15
770 380 172 192 M24×80 6500 1235 820 420 15
480 (470，480) 800 380 188 213 M24×90 6560 1280 820 500 15
800 390 188 213 M24×90 6750 1350 820 500 15
800 400 188 213 M24×90 6940 1420 820 500 15
500 (490，500) 850 400 188 213 M27×90 7500 1480 1210 570 15
850 410 188 213 M27×90 7720 1600 1210 570 15
850 420 188 213 M27×90 7920 1720 1210 570 15
530 (520，530) 910 430 213 238 M27×100 8470 1880 1210 740 17
910 440 213 238 M27×100 9000 2000 1210 740 17
910 450 213 238 M27×100 9250 2120 1210 740 17
560 (550，560) 940 450 213 238 M27×100 8950 2020 1210 770 17
940 460 213 238 M27×100 9350 2150 1210 770 17
940 470 213 238 M27×100 9700 2280 1210 770 17
590 (580，590) 980 470 228 260 M27×100 10600 2500 1210 900 18
980 480 228 260 M27×100 11000 2650 1210 900 18
980 490 228 260 M27×100 11450 2800 1210 900 18
620 (610,620) 1020 500 254 286 M30×110 11000 2740 1640 1080 18
1020 510 254 286 M30×110 11300 2900 1640 1080 18
1020 520 254 286 M30×110 11900 3100 1640 1080 18
