产品名称：Z9型胀套(JB/T7934-1999)
产品编号：
产品原价：￥
本站价格：￥
商品描述

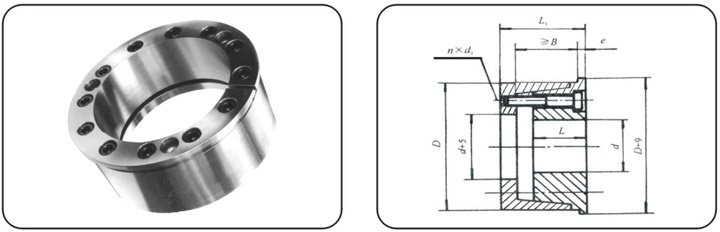

Z9型胀套基本尺寸和参数
基本尺寸 内六角螺钉 额定负荷 胀套与轴结合面上的压力Pt(N/mm2) 胀套与轴毂结合面上的压力Pt(N/mm2) 螺钉的拧紧力矩
MA(N-m)		 重量G
（Kg）
d D L L1 e B d1 n Ft Mt
100 145  54  75  5  65  M12×60 8  192  9.6 102  70  145  4.7
110 155  54  75  5  65  M12×60  8  191  10.5 93  66  145  5.1
120  165  54  75  5  65  M12×60  9  216  13  96  70  145  5.5
130  180  63  84  6  72  M12×70  12  287  17.8 100  78  145  7.5
140  190  63  84  6  72  M12×70  12  287  20.2 94  69  145  7.9
150  200  63  84  6  72  M12×70  12  287  21.6 88  66  145  8.4
160  210  63  84  6  72  M12×70  15  360  28.8 101  77  145  8.9
170  225  63  84  6  72  M12×70 16  383  32.6 101  76  145  10.5
180  235  63  84  6  72  M12×70 18  431  38.8 108  82  145  11
190  250  69  94  6  81  M14×75  15  493  46.8 106  80  230  14.3
200  260  69  94  6  81  M14×75  16  526  52.8 100  77  230  15
220  285  69  94  6  81  M14×75  14  640  70  119  92  355  17.8
240  305  86  112  7  98  M16×90  16  731  88  96  75  355  23.2
260  325  86  112  7  98  M16×90  18  822  107  103  82  355  24.8
280  355  94  120  8  106  M16×100  20  910  128  96  75  355  33
300  375  94  120  8  106  M16×100  22  1000  151  99  79  355  36
320  405  109  142  8  125  M20×120  18  1280  206  101  80  690  52
340  425  109  142  8  125  M20×120  20  1420  242  106  85  690  54
360  455  120  159  8  140  M22×130  20  1770  319  113  89  930  72
380  475  120  159  8  140  M22×130  20  1770  337  109  87  930  75
400  485  120  159  8  140  M22×130 20  1770  355  101  83  930  78
420  515  120  159  8  140  M22×130  22  1980  410  107  87  930  82
注：Z9型胀紧联结套螺钉的机械性能等级为12.9级
